OE Brake Surface Diameter (D) Drum Weight(W) Pilot Diameter(P) Bolt

Circle Diameter(C) Bolt Hole Diameter(1st)(B) Overall Depth(A)

3054230401 410 239 298 335 10-∮23 5-∮24 306

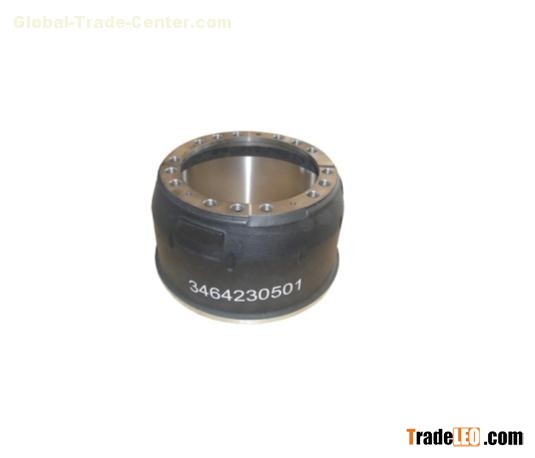

3464230501 410 193 298 335 10-∮23 5-∮24 281

3464210301 173 298 335 10-∮23 5-∮24 250

6244210201 410 194 298 335 10-∮23 238

6584210001 410 194 298 335 10-∮23 238

3464230601 410 172 298 335 10-∮23 5-∮24 270

3054210401 410 168 298 335 10-∮23 214

3054210001 410 172 298 335 10-∮23 228

3464230201 410 152 298 335 10-∮23 5-∮24 260

3644210001 410 172 298 335 10-∮23 239

6174230101 410 192 298 335 10-∮23 5-∮24 300

3014231201 410 238 298 335 10-∮23 306

3094230001 410 234 298 335 10-∮23 294

3604210601 410 152 298 335 10-∮23 218

3354210301 430 160 373 400 12-∮15.5 190

3354210201 430 152 350 380 6-∮14.5 179

3354230101 440 192 373 400 12-∮16 222

385423-0301 410 183 295 335 10-∮23 248
