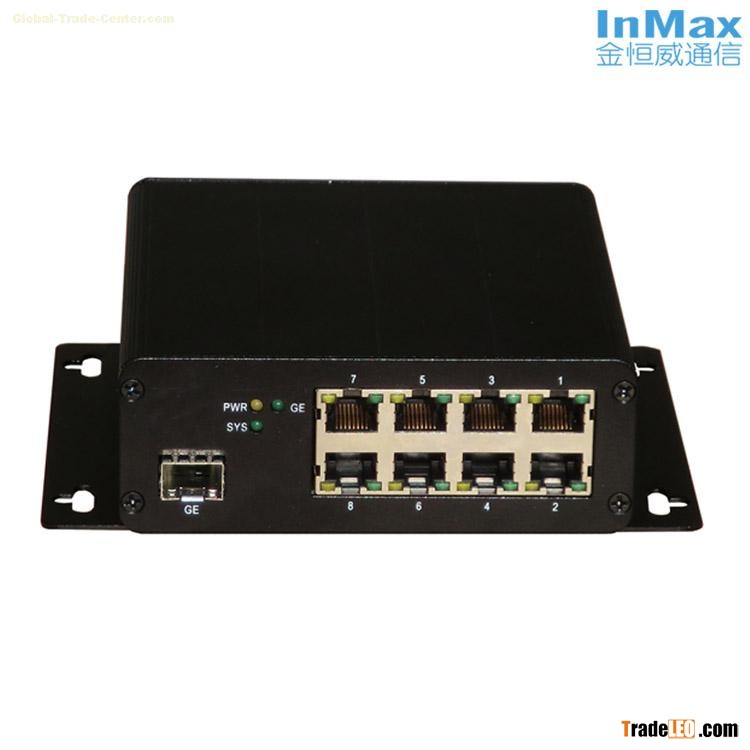

InMax P309A 8+1G PoE Managed Industrial Ethernet Switches

Man Features

Ø8x10/100baseTX ports+1x1000baseX

Ø8 IEEE 802.3af -compliant PoE and Ethernet combo ports

ØinMax Ring Protocol “MAX Ring" (recovery time < 20ms) and

  RSTP/STP for network redundancy

ØSNMPv1/v2c/v3 for different levels of network management

ØPort-based VLAN, IEEE 802.1Q VLAN, and GVRP to ease

  network planning

ØIGMP snooping for filtering multicast traffic

ØEasy network management through web browser, CLI,

  Telnet /serial console, SNMP

ØIndustrial-grade design with -40 to +75°C operating

  temperature and redundant power inputs

Ømetal, IP40 protection,DIN-Rail mounting, wall mounting

Overview

P309A managed Ethernet switch come standard with 8 10/100baseTX 802.3af (PoE) compliant Ethernet ports, provide up to 15.4 watts at 48VDC input per PoE port. When commercial power is not available or is cost-prohibitive to provide locally in some places, P309A switch allow power to be supplied to the connected devices such as surveillance camera, wireless access point etc.

Features and Benefits

·Advanced PoE management function

·P309A: 8x10/100baseTX ports + 1x100/1000baseX (SFP slots)

PoE ports: 1/2/3/4/5/6/7/8

·Commend Line Interface (CLI) for quickly configuration major managed functions

·InMax Ring Protocol “MAX Ring" (recovery time < 20ms) and

  RSTP/STP for network redundancy

·IGMP snooping for filtering multicast traffic

·Port-based VLAN, IEEE 802.1Q VLAN, and GVRP to ease network planning

·QoS and ToS/DiffServ to increase determinism

·Port Trunk for optimum bandwidth utilization

·SNMPv3, IEEE 802.1X, HTTPS, and SSH to enhance network security

·SNMPv1/v2c/v3 for different levels of network management

·RMON for efficient network monitoring and proactive capability

·Bandwidth management prevents unpredictable network status

·Lock port function for blocking unauthorized access based on MAC address

·Automatic alarm through e-mail, relay output

·Support port mirroring

·Support traffic control of multicast and broadcast

Specifications

Standards:

IEEE 802.3af

IEEE 802.3

IEEE 802.3u

IEEE 802.1D-2004 for STP

IEEE 802.1w for Rapid STP

IEEE 802.1Q for VLAN Tagging

IEEE 802.1p for Class of Service

IEEE 802.1X for Authentication

IEEE 802.3ad for Port Trunk with LACP

IEEE 802.3x for Flow Control

Protocols:

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Client,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog,

SSH, SNMP Inform, LLDP, SNTP Server/Client

MIB:

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,

Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Flow Control:

IEEE 802.3x flow control, back pressure flow control

Switch Properties:

Priority Queues: 4

Max. Number of Available VLANs: 256

VLAN ID Range:  VID 1 to 4094

IGMP Groups: 256

MAC Table Size: 8K

Packet Buffer Size: 1 Mbit

Interface:

Fiber Ports:  100/1000baseX (SFP slots)

RJ45 Ports: 10/100baseTX auto negotiation

Console Port: RS-232(RJ45 connector)

Alarm Contact: 2 relay outputs with current carrying capacity of 1A@24V

LED:

System Led:SYS

Port Led:Copper: link1~8, Act1~8

         Fiber: link/ Act G1

Power Led:PWR

Power Requirements:

Input Voltage: 48 VDC (36 ~ 72VDC) or 110/220 VAC (85 ~ 265V)

Input current: 0.05A@48VDC,2.5W

Input current(Max): 0.1A@48VDC,5W(with no PD)

Input current(Max): 2.7A@48VDC,128W(with 8 PD)

Overload Current Protection: Present

Reverse Polarity Protection: Present

Connector: 3-contact terminal blocks

Mechanical Properties:

Housing: metal, IP40 protection

Dimensions:  123 x 122 x 44.3 mm

             123 x 158 x 45.8 mm with wall hanging

             123 x 122 x 53.3 mm with rail

Weight: 750g

Installation: DIN-Rail mounting, wall mounting

Environmental Limits:

Operating Temperature:

Standard Models: 0 to +60°C (32 ~ 140°F )

Wide Temp. Models:-40 to +75°C (-40 to 167°F)

Storage Temperature: -40 to +85°C (-40 to 185°F )

Ambient Relative Humidity: 5 to 95% (non-condensing)

Standards and Certifications:

Safety: UL 60950-1

EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A

EMS:

EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,

EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,

EN 61000-4-6 (CS) Level 3, EN 61000-4-8 Level 3

Shock:  IEC 60068-2-27

Freefall:  IEC 60068-2-32

Vibration:  IEC 60068-2-6

Warranty Period: 5 years
