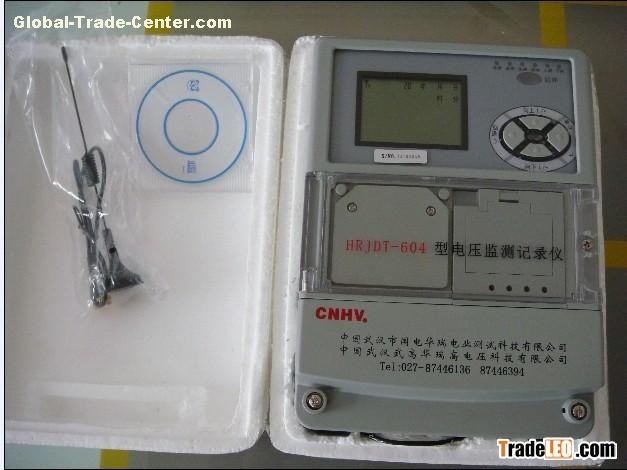

HRJDT-604 voltage monitor recorder, voltage levels are 100V, 220V, 380V three types.

2.1 Standard

Voltage Monitoring Recorder using technical conditions "DL / T 500-92" and "DL / T 500-2009"

2.2.1 Operating voltage:

Have three specifications:

AC 100V ± 20% 50Hz ± 5Hz

AC 220V ± 20% 50Hz ± 5Hz

AC 380V ± 20% 50Hz ± 5Hz

The same instrument can be different wiring for the three voltage measurements

2.2.2 The machine power consumption: <3VA

2.2.3 Accuracy: 0.5 level

2.2.4 Resolution: 0.01v or 0.01kv

2.2.5 Single-phase voltage monitoring

2.2.6 Communication Interface: RS232 or RS485, optional one of them

2.2.7 Data transmission: GSM SMS

2.2.7 Dimensions: 235 × 172 × 80 mm

2.2.8 Installation: Wall-mounted

2.3 Function Index

2.3.1 First time display: voltage, time, date, voltage harmonic distortion

2.3.2 check any day statistics data of last 365 days

2.3.3 check any month statistics data of past 12 months

2.3.4 Alarm: Too big or too small voltage, will have sound and light alarm.

2.3.5 Storage capacity: 2M bytes

2.3.6 Statistical Data storage time: one year
