Applications



Suitable for various kinds of power plant, substation, industrial and mining applications, subway, electrified railway, particularly suitable for harsh conditions such as underground, humid and dusty environment, as well as locations of high-value land and building and where ultra-high demand on reliability is important..



Specifications

Rated Voltage (KV)  3 6 7.2 12

Rated frequency (HZ)  50/60

Rated 1 min power frequency withstand voltage (kv) 20 28 38 42

Rated lightning impulse withstand voltage (kv) 60 75 95

Rated main busbar current (A) 630 1250

Rated circuit breaker current (A) 630 1250

Rated short-time withstand current (KA) 25 31.5

Rated duration of short-circuit (S) 3

Peak withstand current (KA) 63 80

Rated breaking current (KA) 25 31.5

Our Product Range

Model No. Description

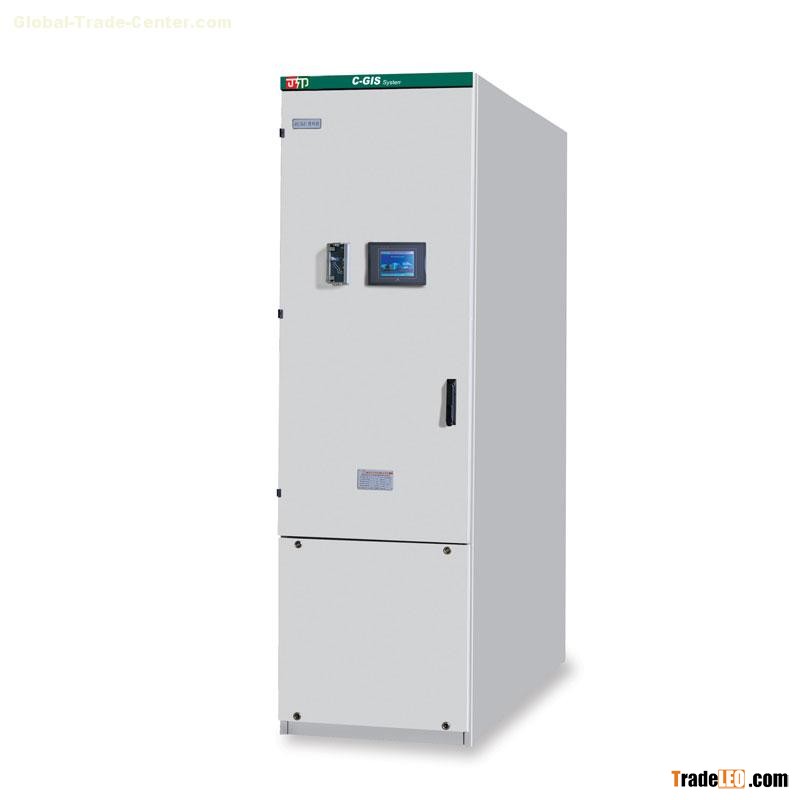

JPG1-12 SF6 Compact Gas Insulated Switchgear C-GIS (12kV)

JPG1-40 SF6 Compact Gas Insulated Switchgear C-GIS (40.5kV)

JPU1-12 SF6 Ring Main Unit RMU(12kV)

JPW1-12 Air Insulated Switchgear With Withdrawable Vacuum Circuit Breaker (12kV)

JPW2-12 Air Insulated Switchgear With Withdrawable Vacuum Circuit Breaker (12kV)

JPW2-40 Air Insulated Switchgear With Withdrawable Vacuum Circuit Breaker (40.5kV)

JPF3-12 Air Insulated Switchgear Of Fixed Type (12kV)

JPF2-12 SF6 Load Break Switch And Load Break Fuse Switch LBS & LBFS Panel (12kV)

JPF2-24 SF6 Load Break Switch And Load Break Fuse Switch LBS & LBFS Panel (24kV)

JPL1-0.4 Low Voltage Switchgear Of Withdrawable Type

JPL2-0.4 Intelligent Low Voltage Switchgear

JPZ1 DC Power Supply Panel
