JPW1 series

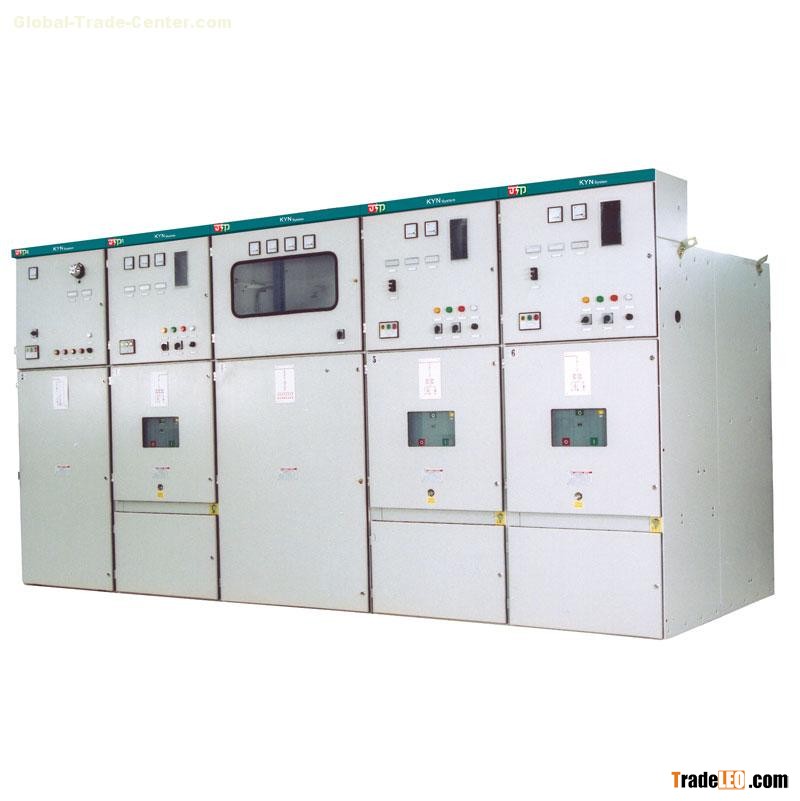

Medium voltage withdrawable type metal-enclosed switchgear with vacuum circuit breaker

Applications

JPW1 series  has been developed from advanced technology to meet the stringent requirements of public utilities, industrial and commercial applications. In addition to the advantages of vacuum switching, the switchgear features safe and easy operation, and provides a full range of facilities.

Specifications

Rated voltage  (KV)     3, 6, 7., 12, 17.5, 24

Rated frequency ( HZ)    50/60

Rated 1 min power frequency  withstand voltage (KV)     20,28,38,50

Rated lightnig impulse withstand voltage  (KV)    60, 75, 95, 125

Rated miain busbar current  (A)      1250, 2000,3150

Rated circuit breaker current (A)   630 1250 2000 3150 4000

Rated short -time withstand current (KA)  25 31.5 40

Rated duration of short-circuit (S)  3

Peak withstand current (KA) 63 80 100

Rated breaking current (KA) 25 31.5 40

Rated making current(peak value) (KA) 63 80 100

Standard Dimenson (W) (mm)     600, 800,1000

Standard Dimenson (D) (mm)       1550, 1800

Standard Dimenson (H)(mm)       2000, 2100

Mass (KG) 520 580 930
