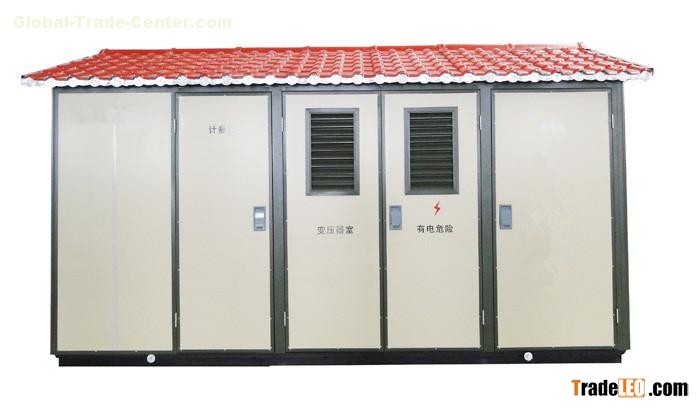

Box type substation

Usage environment

Altitude :≦1000

Surrounding humidity: -30℃ to +40℃

Humidity : the highest monthly average temperature +30℃ ,The highest annual average temperature +20℃

Relative humidity : daily average≦95% , monthly average ≦90%

Shockproof level : horizontal acceleration 0.4M/S2 , vertical acceleration 0.15M/S2

Installation site : No servere impacts , no serious pollution , no chemical corrosions , no conductive dust and explosive dangerously locations.

Product structure features :

  Substation fundamental structure divided into “Mu” and “Pin ”characters.The substation’s framework adopted with high quality u-steel and angel iron welded together.With high mechanical  strength.It was made from aluminum alloy materials,has good anti-corrosion.The appearance has paint spray matched with the surrounding areas,bottom sling fitting makes convenient for transport,installation and movement.

LV switchgear has an overall function.In any combinations, for the customer to choose.

sheathing material:

  Sheathing material includes composite board,composite board of stainless steel,Al-Zn alloy plate, corrosion-resistant plate and carved metal board.

  Design features :reasonable and compact structure , five-interlocking protection

  Transformer is applicable to dry and oil immersed transformer belowed the natural ventilation and automatic ventilation cooling systems.

 spray matched with the surrounding areas,bottom sling fitting makes convenient for transport,installation and movement.
