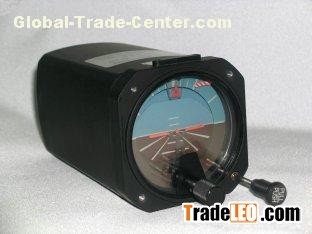

Banking and Pitching Gauge Ectrical Horizon Aircraft Gyro Instruments GH025

Part No: GH025

  1.Indicating attitude (pitching or banking) of a small aircraft

  2.Operating Voltage: DC14 ± 10%V, DC28 ± 10%V

  3.Working Range: Banking 360°, pitching ± 80°

  4.Weight 940g

Detailed Product Description

Indicating attitude (pitching and banking angles) of an aircraft.

SPECIFICATIONS:

A)     Operating voltage: 14 ± 10% V DC

B)     Ambient Temperature: -40 ~ +50°C

C)     Relative Humidity: It can reach 95% at 20 ±5°C

D)     Vibration Strength: not more than 1.5g

PERFORMANCE:

A)        Working range: Banking 360°, Pitching ± 70°

B)        Accuracy: The indicating error is not more than ± 1°

C)        It will work normally when operation voltage is inputted 3min. and rotor stars and works when 80% operating voltage is below 80% of the rated volt

D)        Operating current is not more than 0.8A.

E)        Reference mark should be adjusted in the range of not less than ±5°

F)         The Gyro can return to zero point from any point and lock-in.

G)        The insulating resistance between the case is not less than 20MΩ.

H)        It is in accordance with the standard of TSO-C4c.
