Motor Protection Relays of Medium voltage switchgear

DM-100 series of switchgear intelligent protection, measurement, display and control device is the product developed by Zhuhai Wanlida Electric Co., Ltd, combining with many years of operational experiences in power industry and by the effective integration of switchgear measurement, display function and miccroprocessor-based relay protection and control functions.

Firstly create segregated installation mode

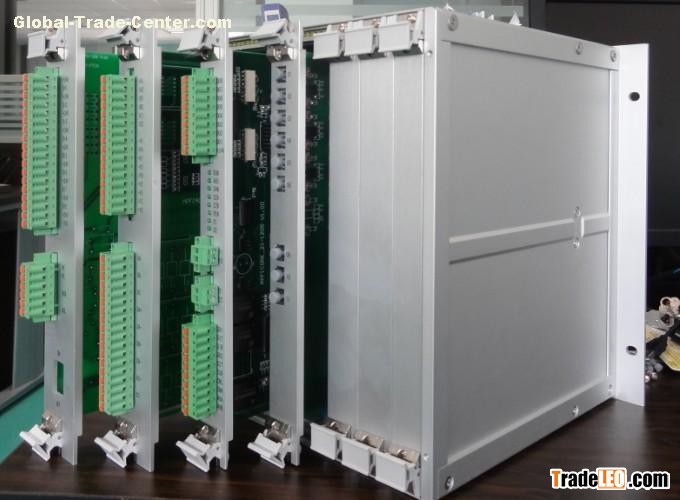

DM-100 switchgear intelligent protection, measurement, display and control device is designed by the main body of device and human-computer interface segregation. The main body of the  device can be  independently installed  in the  instrument room of switchgear, and the large number of wiring connected with control cable and analog signal acquisition cable can be directly connected with terminal strip within the instrument room, the man-machine interface  of the device  can be installed on panel of instrument room so as to focus on various human-computer interaction function and  communicate by Ethernet with protective main body. It not only reduces the pressure of protective device on the panel, but also greatly reduces the setting of over-door cable.

Device features:

• Originally created "protection", "measurement and display" integrated products. with  sophisticated  switchgear  intelligent collection and control function.
• It uses real-time multi-task operating system and C++ programming techniques and can carry out on-line programming and simulation.
• It uses large-screen color LCD with beautiful display, and is easy to be operated. The user-defined buttons below the screen define different functions combining with different menus, which is easy to be operated. Meanwhile,  each menu offers help function to prompt the operation method of the menu.
• The communication uses dual-RS485 interfaces and dual Ethernet interfaces. It supports power industry standard code IEC-60870-5-103 and IEC-60870-5-104 communication protocol. It can easily achieve redundant  communication by providing more communication interfaces.
• It has harmonic analysis function of two-way selectable channels.

Device functions

1. Intelligent measurement and display functions:

• Dynamic simulation screen
• Temperature and humidity control
• Live display and lock
• Voice misoperation protection and dynamic display
• Body inductive probe
• Lighting within the switchgear

2. Measurement and control functions:

• 14-way telesignalisation open collection and record
• IA, IB, IC, UAB, UBC, UCA, P, Q, COSΦ, U0, I0, F remote measurements uploading.
• It has two-way 1~11 times, i.e. a total of 22-way to upload harmonic  waves so as to  meet the monitoring  requirements of power quality.
• 2-way bidirectional-integral electrical energy (Active Power and Reactive power).
• SOE event records
• One-way 4~20mA output

3. Other features

• The independent operation circuit with electrical trip protection
• Faults recorder
• Small current circuit selection function
• 10 times trip records and 40 times event records
• Many sets of constant value zones
