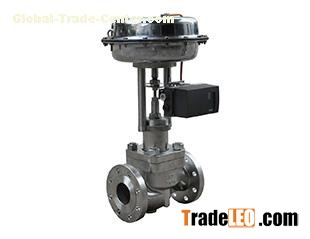

Small-Port Single Seated Control Valves

Type: Globe

Size: 1/2'', 3/4'', 1'' (DN15 – DN25)

Pressure Rating: ANSI 150 ~ ANSI 600 (PN16~PN100, JIS10K~JIS40K)

Body Material: Carbon steel, Stainless steel, Alloy steel

Operation: Pneumatic diaphragm actuator, Pneumatic piston actuator, Electric actuator

OVERVIEW

TT-HLS Series Small-Port Single Seated cast iron Control Valves are designed for heavy duty service. The valve body, having an S-shape flow passage that features

low pressure loss, allows a large flowcapacity,rangeability, and high accuracy flow characteristics.

The valve plugs are available in wide range of Cv values. The flow shutoff performance complies with the IEC or JIS standards. The actuator integrated with simplest mechanisms utilizes a compact yet powerful diaphragm actuator leaded with multiple springs.

The model TT-HLS Control Valve are widely applicable for reliable control of small flows in high or low temperature, high pressure process lines.

SPECIFICATIONS

Body Type: Straight-through, cast globe valve

Nominal size: 1/2, 3/4, 1 inch

Pressure rating:  • JIS 10K, 16K, 20K, 30K, 40K

                      • ANSI Class 125, 150, 300, 600

                      • JPI Class 125, 150, 300, 600

End connection  • Flanged end (FF, RF, RJ, LG)

                     • Welded end; SW, BW

Bonnet

• Plain bonnet (-17 to 230 °C)

• Extension bonnet Type 1. (-45 to -17 °C and 230 to 566 °C)

• Extension bonnet Type 2. Integral-cast type (-100 to -45 ºC), Welded type (-196 to -100 ºC)

• Bellows type

Note) Take care not to exceed the operating temperature ranges specified for respective materials.

Bolted gland

Packing / Grease

 • Crease not provided: When V shaped PTFE packing or PTFE yarn packing is used.

• Grease provided: When graphite packing is used.

Note) PTFE: Polytetrafluoroethylene
