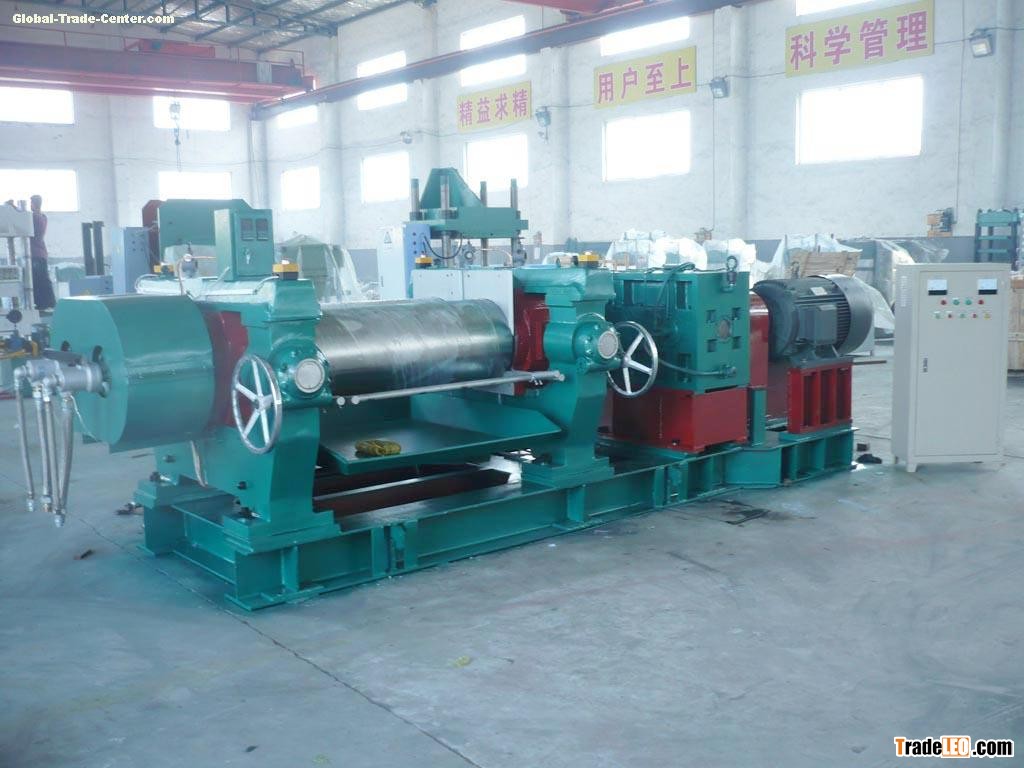

XK-450 Rubber Mixing Mill

One   Quantity                           01set

Two   Technical Parameter

     01 Diameter of roller         450mm

     02 Working length of roller    1200mm

     03 Speed of roller            v=23.47m/min

     04 Ratio speed of front and rear roller  1:1.27

     05 Roller clearance 　　 0.8-15mm

     06 Motor power                55kW（AC） Voltage 380V

     07 Per batch                     30~50kg

     08 Working temperature     90-110℃

     09 Safety pad maximum pressure 110±3t

     10 Transmission direction    single shaft  right-side driving

Three Structure

      01 Roller

l   Material   Chilled cast iron

l   Hardness   68～75 HSD

l   Rolling bearing Double row self-aligning rolling bearing(WA FANG DIAN)

l   Bearing base:  Gray cast iron，Annealed processed                  4 sets

l   Bearing base sealing:Gray iron cast caps, Tank seal, Not spill inside and outside 4 sets

l   Roller cooling: Spray cooling method, External rotary joint

l   The installation of the cooling

l   Water temperature display (Sensors and instrumentation)               2 sets

l   Roller lubrication: Oil pump the-style automatically dilute oil lubrication

      02 The base and chassis

l  The base: 250 × 250H steel welded, Aging treatment, Large milling machine processed,

l  Ensure the flatness

l  Chassis: Welded by steel plate, Annealed processed

l  Gland: Gland thickness of 70mm,2 per head of the gland screw

     03 Roller clearance adjustment

l  Adjust range :0.8～15mm

l  Adjust method: by manual, Worm, Screw drive

     04 Stock guide                                                     1 set

l  Type:    Fixed

l Material: steel material

05 Reel:Steel plate welded structure    1set

06 Reducer                          1set

l Gear Box:ZSYF355 Hardened square box reducer

l Gear Box with motor coupling: the sprocket chain drive
