Air Skates for Moving Equipment | LHQD Air Skates for Moving Equipment

Title: Long-liter Air Skates for Moving Equipment

Brand: Longsheng

Model: 10 tons to 48 tons

NOTE: Air Skates for Moving Equipment such product is especially suitable not withstand vibration, position adjustment for smooth handling and high precision equipment requirements, as well as handling lifting equipment can not be installed occasions

Longsheng Air Skates for Moving Equipment Price Online Inquiry

Air Skates for Moving Equipment Controller

[Air Skates for Moving Equipment- air controller Legend]

Note: Air Skates for Moving Equipment air controller number of joints can be customized.

[Air Skates for Moving Equipment- module Legend]

Note: Air Skates for Moving Equipment number of modules can be customized.

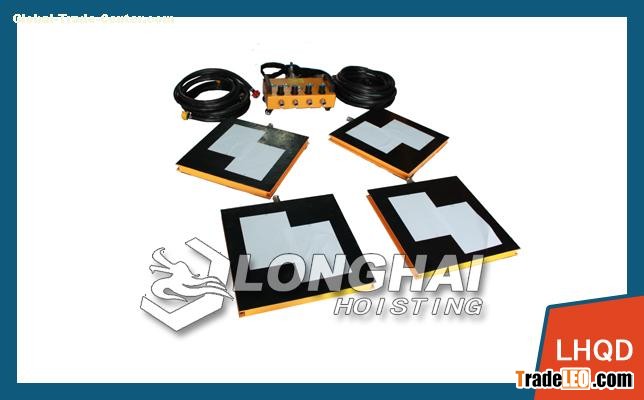

Air Skates for Moving Equipment

LHQD Air Skates for Moving Equipment Technical Specifications:

Model sets load (Ton) the number of modules cushion module size

(L × W × H) Module Material Module Height

(Mm) primary air supply flow

(M / min) Pressure (kg / cm2) the length of the main gas pipe

(M / root) Vice pipe length

(M / root) module single weight

(kg)

LHQD-10-4 10 4 sets of 380mm × 380mm × 50mm aluminum alloy 6061 40 ≥3 7 30 * 1 6 * 4 8.5

LHQD-16-4 16 4 sets of 485mm × 485mm × 50mm aluminum alloy 6061 40 ≥3.5 7 30 * 1 6 * 4 13

LHQD-20-4 20 4 sets of 540mm × 540mm × 50mm aluminum alloy 6061 40 ≥4 7 30 * 1 6 * 4 17.5

LHQD-32-4 32 4 sets of 686mm × 686mm × 50mm aluminum alloy 6061 40 ≥5.5 7 30 * 1 6 * 4 21

LHQD-48-6 48 6 sets of 686mm × 686mm × 50mm aluminum 606 140> 10 730 * 16 * 621

Air Skates for Moving Equipment

LHQD Air Skates for Moving Equipment Features:

Air Skates for Moving Equipment This product is especially suitable not withstand vibration, smooth handling and position adjustment requirements for high precision equipment, and handling can not be installed lifting equipment occasions.

The air transportation system has the following characteristics:

Air Skates for Moving Equipment is suspended on the ground so little friction, traction or thrust needed little time to move;

Air Skates for Moving Equipment mobility, can be rotated in the case load is in place, pinpoint handling tools are generally unable to do so;

Air Skates for Moving Equipment is suspended on the ground so little pressure on the ground, can be well protected ground;

[Air Skates for Moving Equipment Special Note]

LHQD Air Skates for Moving Equipment belong to the new transportation tool, selection, preparation before use, the use of operating procedures, maintenance and maintenance, there are stringent requirements before purchase, please contact our sales staff for consultation, I will provide professional technical support and guidance.

Air Skates for Moving Equipment

LHQD Air Skates for Moving Equipment use cases:

Air Skates for Moving Equipment Use Case 1

Figure 1

Air Skates for Moving Equipment Handling equipment under clean environment

Air Skates for Moving Equipment Use Case 2

Figure 2

Air Skates for Moving Equipment Handling on Epoxy floor

Air Skates for Moving Equipment Use Case 3

Figure 3

Air Skates for Moving Equipment handling equipment when the device into the plant

Air Skates for Moving Equipment

LHQD Air Skates for Moving Equipment structure:

Air Skates for Moving Equipment diagram · Air Skates for Moving Equipment airbag Chart

Air Skates for Moving Equipment Complete structure of Air Skates for Moving Equipment Module Features Details

No. Part Name Quantity No. Part Name Quantity

A-1 primary tracheal an E-1 carrier panel 1

A-2 main air supply pressure gauge an E-2 airbag module 1

B-1 Vice pipe 4 E-3 rubber support block group

B-2 Vice tracheal pressure gauge 4

C-1 main steam supply switch 1

C-2 Vice trachea tune valve 4

LHQD type Air Skates for Moving Equipment Parts Custom Description:

Our company can according to customer requirements, customization "main pipe of any length and number of roots", "Deputy trachea root number and length", "air controller connector number", "sets the number of modules."

(Within Air Skates for Moving Equipment sets of structural components and modules can list all the parts separately)
