Application

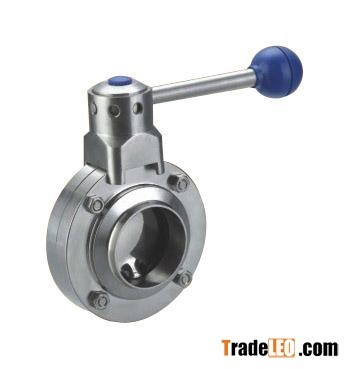

This sanitary type ,automatic type or manual operated butterfly valves are popular used in beer ,beverage,dairy products,juice,pharmacy ,biology field .

Advantages

▲ sealings:better acid proof,alkali proof and high temperature performance.Less permanent compression deform.

▲Investment forging valve plug:Pressure durability≤1.2MPa,metallographic structure better than casting ones.

▲Apparent design:Keep updated with international fashion-style .

▲cost performance:import substituted ,cost saved,reliable operation .

Material

▲Material contact parts:304 or 316L

▲Sealing material :Standard(EPDM),silicon.FDM.HNBR.

Joint style

▲weld,thread,clamp,weld/thread,flange

▲To assure the connection and substitution wioth imported facilities ,all the connection styles with pipe or equipment are made toDN11850,IDF/ISO,SMS international standard size .

Pneumatic actuator features

▲NO spring open/pneumatic off

▲NC spring off/pneumatic open

▲ON/OFF signal feed back inductive proper for option

▲Compact appearance,small volume,large tongue

▲Simple and convenient assembly .

Technical parameter

▲OD Range:DN25 to DN200

▲Anti-pressure:10bar

▲Compressed air supply:Min:4bar

                Max:8bar

▲Pneumatic actuator tongue :40Nm

▲Finishing

       Cutting:Ra1.5 to 3.2um

       Polish:PRa0.4 to 08um

Requirements for compressed air quality that the executor needs

▲Compressed air joint :air pipe equipped equips with air adapter R1/8"

▲Max grain size:0.01mm

▲Max oil content:0.08ppm

▲Dew point: 10℃ or less

▲Max water content:7.5g/kg
