STANDARD  EQUIPMENT

           Spare  pully  for  motor.



EXTRA  EQUIPMENT

           Motor,  Starter, Drill  Chuck  &  V – Belt.



FEATURES

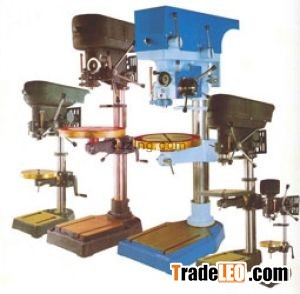

           ABM  TOOLS  offers  simple  and  geared  model  Drilling  &  Tapping  Machines.  These  machines  are  Bench,  Pillar  and  Gang  Type.  The  machines  are  designed  to  meet  precise  and  versatile  jobs  of  varying  shapes  and  sizes.  The  machines  cover  wide  range  of  operation  like  drilling,  reaming, tapping, lapping, counter  boring  and  boring  in  ferrous  and  non  ferrous  metals.  The  machines  present  a  unique  combination  of  metals and  accuracy  for  both  mass  production  and  tools  room  jobs.



           HEAD

                    The  drilling  head  is  heavy  duty,  ribbed  and  reinforced  with  cast  iron  around  bores  to  withstand  any  distortion  or  sagging  while  drilling  or  boring.  The  bearing  surface  is  precision  bored.  Internal  bores  are honed  to  provide  close  tolerance for  spindle  for  spindle  housing  movement.  It  has  locking  device  which  enables  the  head  to  be  raised,  lowered  or  swung  to  any  required  position.



           SPINDLE

                    The  spindle  is  made  out  of  alloy  steel.  Spindle  drive  in  sleeve,  fitted  with  deep  grooved  ball  bearings  and  taper  bearings.  Ball  bearings  are  widely  supported  and  such  belt  tension  is  not  transmitted  to  spindle.  The  power  is  transmitted  through  an  internally  spindled  sleeve  to  top  of  spindle.  This  type  of  drive  ensures  a  more  efficient  operation  as  compared  with  conventional  single  Key  drive  and  has  long  life.



           TABLE

                    The  accuracy  machined  table  surface  is  provided  with  slots  and  it  can  be  adjusted  vertically  by  mean  of  rack  and  pinion  mechanism  and  is  also  capable  of  revolving  fully  through  360°.  Table  can  also  be  slanted  to  required  angle,  45°  both  sides.  A  scale  in  this   regard  is  fitted  on  the  rim  of  arm.  Table  holding  arm   is  held  at  this  place  with  help  of  tapered  bolts  with  cylindrical  dowel  pin  locking  it  in  place.

            DRIVE

                    The  splined  spindle  fitted  in  the  bearing  is  driven  by  motor  through  V-Belt  having  stepped  pully.  In  gear  type  machines  additional  slow  speed  are  obtained  from  the  gear  set.  All  geared  model  drilling  machines  are  provided  with  additional  heavy  series  deep  grove  ball  bearing  for  long  life and  better  load  taking  capacity.  These  and  many  other  features  of  ABM  TOOLS  brand  drilling  machines  are  responsible  for  the  unparalled  performance  and  long  serving  life  of  our  machines.
