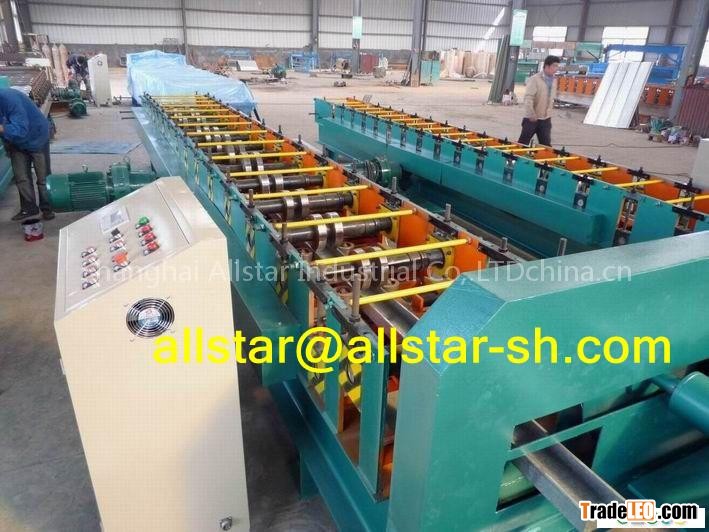

Adjustable C and U purlin roll forming machine

1. Technical parameter:

1) Formed products specification: width: 100-350mm; thickness: 1.0-3.0mm

2) Roll forming speed: 12-15m/ min

3) Rolling station: 15 stations

4) Flattening rollers: 7 rollers

5) Installation type: adopts memorial archway type

6) Roller type: adopts two sides roller-path fission type

7) Roller material: Gcr15 with quenched treatment, HRC 58-62

8) Shaft diameter:

9) Shaft material: high grade 45# steel with quenched and tempered treatment.

10) Main motor power: 15kw

11) Hydraulic station: 7.5 kw

12) Cutting mould material: Cr12 with quenched treatment

13) Dimension of main roll forming machine: about 9m*2.3m*1.6m (main motor power included)

14) Total weight: about 13T

2. Main components and characteristic

1) The machine use one set of rollers to roll forming many specification C purlin and U purlin products.

2) The machine adopts two sides roller-path type, one side is fixed, and another can move as a whole, which can changing sizes quickly and steplessly as you like, and the purlin width can be change in unit (just like 101, 102, 129, 204...).

3) Main components

v Manual decoiler: 3 tons

v Feeding guide

v Pre-cutting device

v Flattening rollers

v Main roll forming machine

v Hydraulic station

v PLC control system

v Products supporters

3. Work flow

Decoiling --- feeding guide --- cutting --- 7-roller flattening --- main roll forming  --- running out
