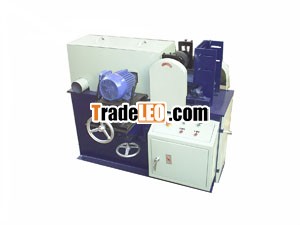

BY409-type Heavy Vehicles Out-arc Grinding Machine

One、Application：

Suitable for the out-arc grinding processing of a variety of drum brakes.

Two、Performance Characteristics:

The machine consists of the grinding head assembly, table assembly, table lift assembly；Worktable can be up and down, around, before and after moving, using the diamond cutter, with the sharp grinding, high precision and clear texture formation，and the fixture can be quickly replaced, easy to operate and so on.

Three、Technical Parameters:

Processing range: Intrados R140-R250mm

Processing Width: the width of shoe linings or brake shoe 80-220mm Grinding head power:  11KW   1440 r / min

Grinding Cutter:  ∮ 600mm (diamond)

Fetal transfer power:  0.75KW-cycloid reducer

Overall dimensions: 1300mm × 1100mm × 1400mm
Output:  about 5000pieces / shift （8 hours）

Total weight: about 2200KG

Four、 Random data:
       One use specification    One qualification

Note: You can change the configuration according to user requirements or other special design!
