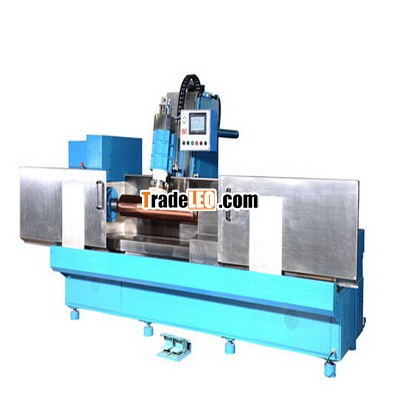

CNC single-head gravure rollor grinding machine

Cylinder face length:300-1450mm

Cylinder perimeter:250-1250mm

Specification

1)Siemens PLC control system

2High precision boll screw spindles and sliding shoe guideways

3)High water protection in working area

4)Euro structure design grinding head , grinding stone speed:0-1000 rpm

5)Audjustable constant grinding pressure to ensure cylinder precision

6)Audjustable cylinder linear velocity:0-150 cm/s

7)Audjustable carriage moving speed:0-16 mm/s

Control

-The electronic control of a control panel with software

-The machine is operated consist control panel in front

-All important process parameters , such as speeds , processing times etc.

 can be changed on the screen

-The control allows automatic and manual operation

Technical Data

Machine Length :<=3500mm

Machine Width :<=1400mm

Machine Height :<=1800mm

Machine Weight ：≈4200kgs

Input Power ：6.60kw
